手輪機構與閥門電動執行器配套使用，當氣源信號出現故障，閥門無法開啟、關閉，或固定在某一位置時，就必須通過手輪來完成。

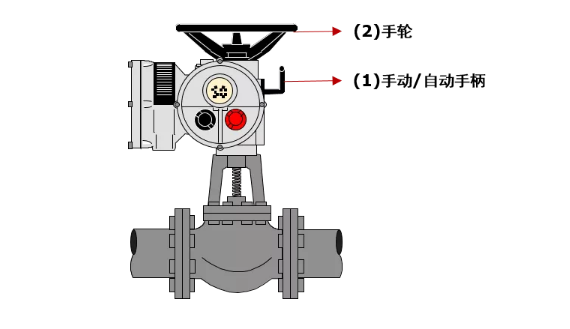

ROTORK電動執行器手動裝置

操作步驟說明

   壓下手動/自動手柄（1），使其處于手動位置。旋轉手輪（2）以掛上離合器, 時松開手柄，手柄將自動彈回初始位置，手輪將持嚙合狀態, 直到執行器被電動操作, 手輪將自動脫離，回到電機驅動狀態。如果需要，可用一個帶6.5mm鐵鉤的掛鎖將離合器鎖定在任何狀態。手輪機構不可以作為限位機構使用。

閥門電動執行機構手動操作的注意事項：

1.閥門的開啟方向，通常是逆時針表示打開，順時針表示閥門關閉。因此，開關閥門時要注意方向。

2.閥門上的手輪、手柄是按正常人力設計的，因此，在閥門使用上規定，不允許操作者借助杠桿和長扳手開啟或關閉閥門。

3.當手輪全開后，應倒轉少許，使螺紋之間嚴緊，以免松動損傷。

4.若手輪是做限位用的，應在預定位置，檢修時可借助標尺和記號記住它們?nèi)_(kāi)和全關位置，這樣可以避免全開時頂撞死點。

5.閥門出廠時，不論氣動執行器是正作用還是反作用，手輪都在開啟狀態，并都用鎖母鎖死，以免操作人員誤操作把手輪關下去，閥門無法打開或達不到所需流量，造成不必要的事故和損失。

6.操作人員在用手輪操作前，先將手輪鎖母松掉，再進行操作，操作完成后，如無特殊說明，一定要把手輪打開，并用鎖母鎖死。
