蝶閥知識閥門首頁 > 閥門知識 > 蝶閥知識 >

法蘭電動蝶閥規格型號、規格尺寸表

[ 2021-07-14 ]
法蘭電動蝶閥規格型號、規格尺寸表,大家知道嗎?
法蘭電動蝶閥d941x-16型號: d代表蝶閥。 9代表驅動裝置是電動。 4代表閥門與管道的連接方式是法蘭連接。 1有兩種說法,第一種是閥門是中線的,那閥門就有可能是閥體內襯膠的軟密封蝶閥,第二種說法是垂直板式(閥門全關時,蝶板和通道垂直),那就有可能是兩偏心橡膠軟密封蝶閥( 但是中線蝶閥也是垂直板式,要注意一下),實際就是常說的42X蝶閥, X代表密封副至少有一種是橡膠,也有可能是閥體內襯膠,也有可能是蝶板上的密封圈是橡膠。 16代表公稱壓力為PN16,也就是1.6兆帕,1.6Mp

法蘭電動蝶閥D943H—10—600
蝶閥D943H—10—600表示的是口徑為DN600的蝸輪法蘭三偏心蝶閥,壓力10公斤,下面將拆分為您介紹。
D代表蝶閥、9代表電動、4代表法蘭連接、3代表三偏心結構、H代表閥座密封為不銹鋼硬密封、10代表公稱壓力為10公斤,也就是1.0mpa、600代表閥門口徑為DN600mm。
 法蘭電動蝶閥規格型號
法蘭電動蝶閥 D941W-0.1C D941H-16C 字母代表著什么
D941W-0.1C意思是:蝶閥(D),傳動形式是電動(9),連接方式是法蘭式(4),結構形式是中線型(1),閥體直接加工(W),壓力等級是PN0.01Mpa(0.1),殼體材質是鑄鋼(C)。
D941H-16C意思是:蝶閥(D),傳動形式是電動(9),連接方式是法蘭式(4),結構形式是中線型(1),密封材質是不銹鋼(H),壓力等級是PN1.6Mpa(16),殼體材質是鑄鋼(C)。

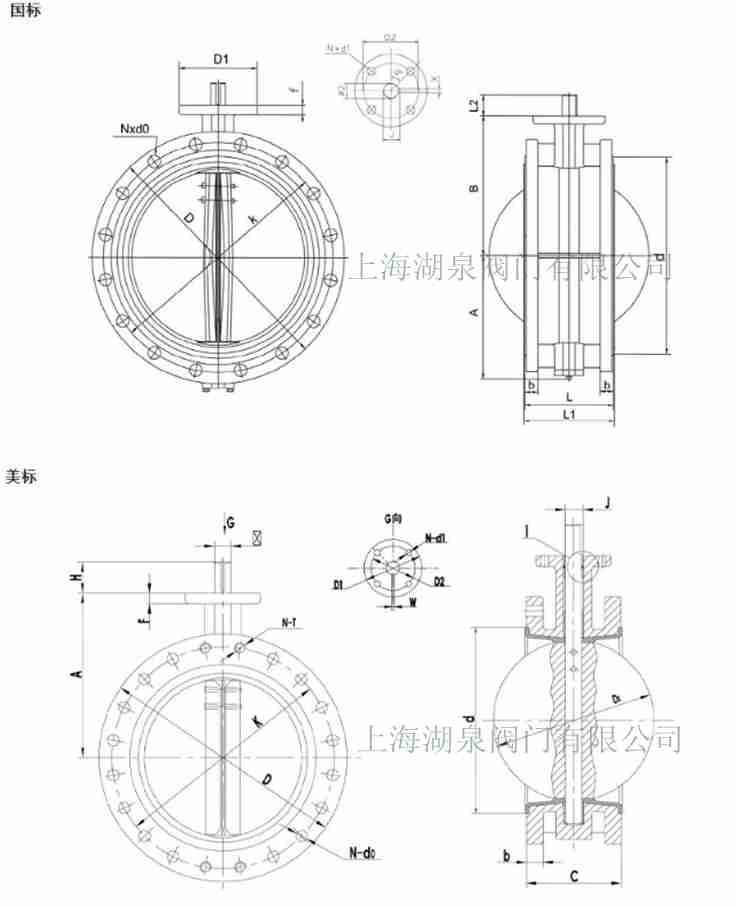

法蘭電動蝶閥主要外形連接尺寸單位:mm
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26

電動執行機構技術參數 閥體參數
電源 AC110、220、380V/DC24、220V 公稱通徑 DN40~500mm
輸出力矩 50N·M~2000N·M 公稱壓力 PN1.0、1.6MPa
任選功能 開關型、觸點型、開度信號、智能型 閥軸材質 碳素鋼、304/316/316L不銹鋼
動作范圍 0~90°±5° 閥體材質 球墨鑄鐵、碳素鋼、不銹鋼
動作時間 15秒/30秒/60秒 閥板材質 球墨鑄鐵、304/316/316L不銹鋼、尼龍
環境溫度 -30°~60° 閥座密封 EPDM、NBR、橡膠
手動操作 附帶手柄操作 結構形式 中線型、無銷型
限位 電氣、機械二重限位 溫度 EPDM≤120℃;NBR≤68℃
防護等級 IP-67(防爆外殼:ExdⅡBT4IP67可選) 適用介質 水、空氣、天然氣
輸入信號 0-10,1-5VDC/4-20mA(智能型) 特點 用途廣、整體造價低、流量大、流阻小
