產品名稱：電動閘閥Z941H-16C DN80(不銹鋼生產廠家)[ 2023-12-26 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

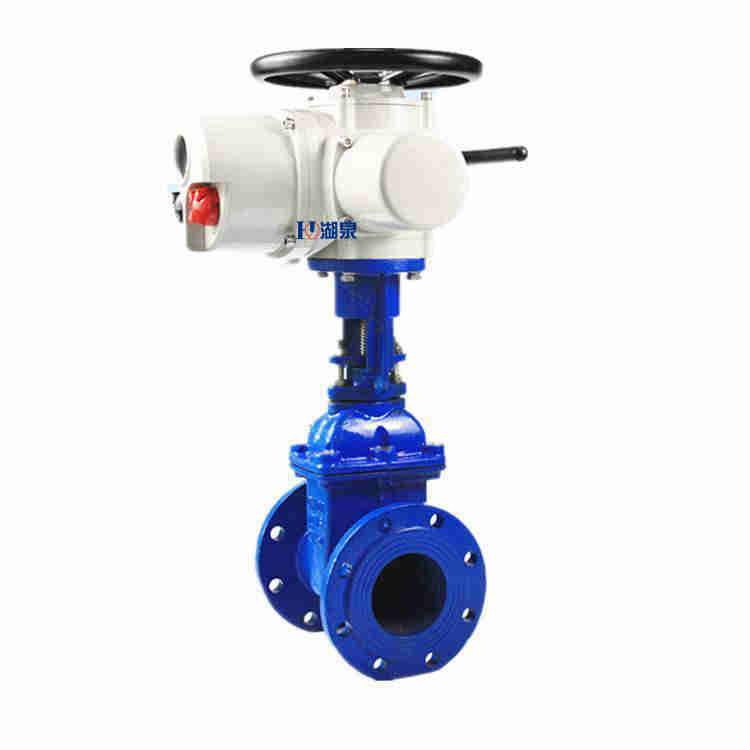

一、電動閘閥Z941H-16C DN80(不銹鋼生產廠家)
上海湖泉閥門集團有限公司電動閘閥 Z941H-16C DN80 PN1.6閘閥 電壓AC380V 功率0.75KW閘閥 產品介紹: Z941H-模擬量控制智能調節電動閘閥 ，調節式閘閥用于液體、氣體和風系統管道介質流量的模擬量調...適用于現控、遠控、易爆場合、不易手動場合等截斷或接通管路中的介質。具有流體阻力小,適用的壓力、溫度范圍大等特點,是一種 常用的截斷閥。適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的..電動閘閥Z941H-16C/25C/40C通常由電動執行機構和閥門連接起來,經過安裝調試后成為電動閥。
二、電動閘閥Z941H-16C DN80技術參數
電源： 常規，三相380V（50Hz）
特殊，三相660V、415V（50HZ、60HZ）；
單相220V、110V（50HZ、60HZ）
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃ ）
相對濕度：≤95%（25℃時）。
防護類型：戶外型，用于無易燃、易爆和無腐蝕性介質的場所
防護等級：IP55（特殊訂貨IP65、IP67）
工作制：短時10分鐘（特殊訂貨30分鐘）
三、電動閘閥Z941H-16C DN80設計標準
設計和制造標準按照: GB12234；
結構長度按照: GB12221
法蘭端尺寸按照：GB9113,JB79,HG20592等
螺紋端尺寸按照：JB/T7306；
對焊端尺寸按照：JB/T12224
承插口尺寸按照：JB/T1751
檢驗和測試按照: GB13927,JB9092
四、電動閘閥Z941H-16C DN80設計標準
閥體/閥蓋
ZG1Cr18Ni9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
零件名稱
ZG1Cr18Ni9Ti系列
ZG00Cr18Ni10系列
ZG1Cr18Ni12Mo2Ti系列
ZG00Cr17Ni14Mo2系列
WCB系列
閘板
ZG1Cr18NI9Ti
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
1Cr13
閥桿
1Cr18Ni9Ti
ooCr18Ni10
1Cr18Ni12Mo2Ti
ooCr17Ni14Mo2
1Cr13
填料
PTFE編織
PTFE編織
PTFE編織
PTFE編織
石墨Graphite
墊片
304L+PTFE
304L+PTFE
316L+PTFE
316L+PTFE
石墨+304
Graphite+304壓蓋
ZG1Cr181Ni10
ZG00Cr18Ni10
ZG1Cr18Ni12Mo2Ti
ZG00Cr17Ni14Mo2
WCB
填料壓環
1Cr18Ni9Ti
00Cr18Ni10
1Cr18Mi12Mo2Ti
00Cr17Ni14Mo2
1Cr13
螺栓
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
1Cr171Ni2
35CrMoA
螺母
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
1Cr18Ni9Ti
45
